液体涡轮流量计
HBLWGY系列液体涡轮流量计是吸取了国内外流 量仪表先进技术经过优化设计，具有结构简 单、轻巧、精度高、复现性好、反应灵敏，安 装维护使用方便等特点的新一代涡轮流量计， 广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、 2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且 无纤维、颗粒等杂质，工作温度下运动粘度小 于5×10-6m2/s的液体，对于运动粘度大于5× 10-6m2/s的液体，可对流量计进行实液标定后 使用。
-
Tel:
+86 13353783678
产 品 特 点
- 01高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
- 02重复性好，短期重复性可达0.05%~0.2%，正是由于具有良好的重复性，如经常校准或在线校
- 03准可得到极高的精确度，在贸易结算中是优先选用的流量计；
- 04输出脉冲频率信号，适于总量计量及计算机连接，无零点漂移，抗干扰能力强；
- 05可获得很高的频率信号（3~4kHz）,信号分辨力强；
- 06范围度宽，中大口径可达1:20，小口径为1:10；
- 07结构紧凑轻巧，安装维护方便，流通能力大；
- 08适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
- 09专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；
- 10可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
技 术 参 数
| 项目 | 技术参数 |
| 执行标准 | 涡轮流量传感器（JB/T9246~1999） |
| 仪表口径（mm）及连接方式 | 4、6、10、15、20、25、32、40采用螺纹连接（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接 |
| 精度等级 | ±1%R、±05%R、±0.2%R（需特制） |
| 量程比 | 1:10； 1:15； 1:20 |
| 传感器材质 | 304不锈钢，316（L）不锈钢等 |
| 使用条件 |
介质温度：-20℃~+120℃ 环境温度：-20℃~+60℃ 相对湿度：5℃~90℃ 大气压力：86Kpa~106Kpa |
| 信号输出功能 | 脉冲信号、4~20mA信号 |
| 通讯输出功能 | RS485通讯、HART协议等 |
| 工作电源 |
|
| 信号线接口 | 基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5 |
| 防爆等级 | ExiaIICT4或ExdIIBT6 |
| 防护等级 | IP65或更高（可定制） |
涡轮流量计流量范围表
| 仪表口径 | 正常流量范围 | 扩展流量范围 | 常规连接方式与耐压等级 | 特制耐压耐压等级（Mpa） |
| （mm） | （m3/h） | （m3/h） | （法兰夹装） | |
| DN4 | 0.04~0.25 | 0.04~0.4 | 螺纹连接/6.3Mpa | 10、16、25 |
| DN6 | 0.1~0.6 | 0.06~0.6 | 螺纹连接/6.3Mpa | 10、16、25 |
| DN10 | 0.2~1.2 | 0.15~1.5 | 螺纹连接/6.3Mpa | 10、16、25 |
| DN15 | 0.6~6 | 0.4~8 | 螺纹连接/6.3Mpa | 4.0、6.3、10、16、25 |
| 螺纹连接/2.5Mpa | ||||
| DN20 | 0.8~8 | 0.45~9 | 螺纹连接/6.3Mpa | 4.0、6.3、10、16、25 |
| 螺纹连接/2.5Mpa | ||||
| DN25 | 1~10 | 0.5~10 | 螺纹连接/6.3Mpa | 4.0、6.3、10、16、25 |
| 螺纹连接/2.5Mpa | ||||
| DN32 | 1.5~15 | 0.8~15 | 螺纹连接/6.3Mpa | 4.0、6.3、10、16、25 |
| 螺纹连接/2.5Mpa | ||||
| DN40 | 2~20 | 1~20 | 螺纹连接/6.3Mpa | 4.0、6.3、10、16、25 |
| 螺纹连接/2.5Mpa | ||||
| DN50 | 4~40 | 2~40 | 螺纹连接/2.5Mpa | 40、63、10、16、25 |
| DN65 | 7~70 | 4~70 | 螺纹连接/2.5Mpa | 40、63、10、16、25 |
| DN80 | 10~100 | 5~100 | 螺纹连接/2.5Mpa | 40、63、10、16、25 |
| DN100 | 20~200 | 10~200 | 螺纹连接/1.6Mpa | 2.5、4.0、6.3、10、16、25 |
| DN125 | 25~250 | 13~250 | 螺纹连接/1.6Mpa | 2.5、4.0、6.3、10、16 |
| DN150 | 30~300 | 15~300 | 螺纹连接/1.6Mpa | 2.5、4.0、6.3、10、16 |
| DN200 | 80~80 | 40~800 | 螺纹连接/1.6Mpa | 2.5、4.0、6.3、10、16 |

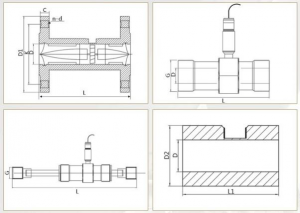

涡轮流量计尺寸图
