电磁明渠流量计
HBLDM-17智能型电磁明渠流量计是由流量显示仪、流速计、液位计组成的流速面积法测流量的明渠测量流量系统。流量显示仪、流速计、液位计组成的流速面积法测流量的明渠测量流量系统。
HBLDM-17智能明渠流量计系统,适用于水库、河流、水利工程、城市供水、污水处理、农田灌溉、水政水资源等矩形、梯形明渠及涵洞的流量测量。
-
Tel:
+86 13353783678
工 作 原 理
HBLDM-17智能电磁明渠流量计以流速-水位运算法为基础,并采用了先进的伺服水位跟踪测速系统和微处理器,从而确保测速和运算的准确性的一种新型智能化流量系统,根据渠道的宽度和测量精度的要求,采用明渠测流的数学模型。
HBLDM-17智能型电磁明渠流量系统显示仪中微处理器根据传感器实测的水位值、流速值和已置入的渠道几何尺寸、边坡系数、渠道精度、水力坡道、流速垂直平面修正系数,并按照预定的数学模型计算出渠道的断面平均瞬时流量。
- 01基本功能
- 低频方波励磁,励磁频率:1/16 工频;
- 励磁电流可选定为 50mA、100mA
- 交流高频开关电源,电压适用范围:90VAC --- 260VAC;
- 直流 12V 开关电源,电压适用范围:12VDC --- 30VDC;
- 网络功能:MODBUS(RTU);
- 中文、英文显示方式,(英文预留);
- 可定制带正反测量,分别记录:正向总量、反向总量显示十位;
- 02特殊功能
- 永久记忆历史数据,零点自动调整。可外接流速仪(4-20mA 信号)
- 03正常工作条件
- 环境温度:–10~+ 60℃;
- 相对湿度:5%~90%;
- 供电电源:交流 220V、110V 直流 12V;
- 耗散功率:小于 5W(连接传感器配后)
- 04与传感器连接型式
- 分体式:方形壳体,壳体经通信电缆同传感器连接。

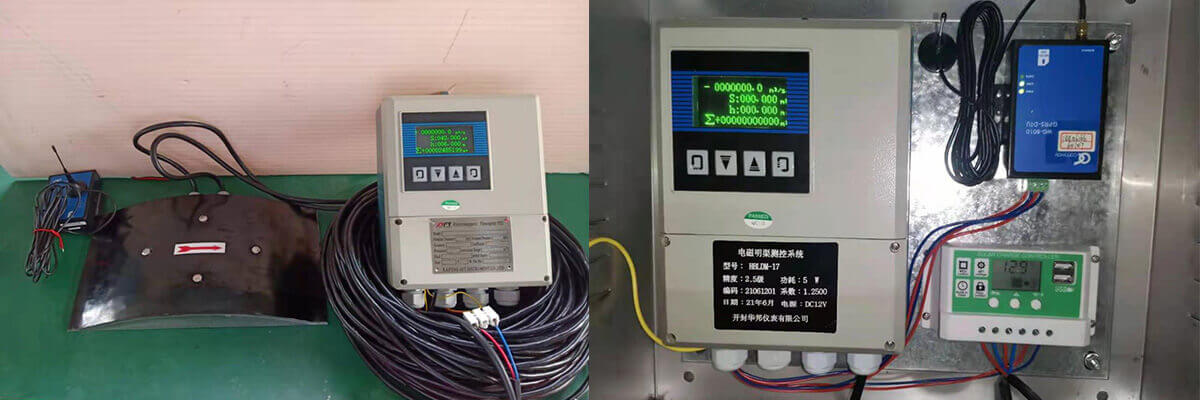

- 05职能测控主机外型
- 分体式:方形壳体,壳体经通信电缆同传感器连接。
