超声波明渠流量计
超声波明渠流量计是一种利用超声波测量文丘里通道或帕歇尔槽的高精度流量计。 它测量声波接触通道水面后反射回来的时间,然后根据公式计算通道的流量,可提供流量输出、显示流量和总流量。
-
Tel:
+86 13353783678
超声波明渠流量计是一种利用超声波测量文丘里通道或帕歇尔槽的高精度流量计。 它测量声波接触通道水面后反射回来的时间,然后根据公式计算通道的流量,可提供流量输出、显示流量和总流量。
技术参数
- 01累计流量范围:0~9999999(满 8 位清零,同时累计次数加 1,流量单位根据设定)
- 02瞬时流量范围:10L/s~100m3 /s (由量水堰槽的种类、规格确定)
- 03流量精度:5%
- 04超声波换能器(液位计性)能指标:
盲区:0.06--2m(应传感器不同而不同)
测距量程:1、2、5、8、10、12、15、20、25、30、35、40m
量程标配为 2m(可选高精度小盲区型或更大量程型) ABS 材质、IP65 防护等级、10 米屏蔽线缆(可定制任意长度 - 05主机性能指标:
中文 3 吋LCD 18 位键盘操作 4
IP65 防护等级 M16*1.5 电气接口 - 06AC220V 或 DC12~24V 供电 功耗 5W
- 07信号输入(订购时选择):换能器、4~20mA、0~20mA、1~5V、 0~5V、RS485
- 08信号输出:
一路或两路 4-20mA(标配一路 4-20mA,换能器输入时只有一路)
RS485/232(支持 Modbus 协议)(订购时选择)
两路继电器输出(触点容量:AC:5A 250V DC:10A 120V,可做四路) - 09传感器安装接口:G1 1/2(3m 量程)、M60×2(5-15m 量程)、M30X1.5
(20-30m 量程) 电气接口:M16*1.5 - 10工作环境:常温、常压
- 11数据浏览:快速查看时、日、月、年流量记录
- 12选项功能:支持 MiniSD 卡数据采集、支持无线传输、支持微型打
印机(订货时选购)
仪表的结构
- 本超声波明渠流量计由主机和超声波换能器(液位计)组成,并配合各种类型的量水槽(订货时根据工况选配)使用。安装简单、操作方便。

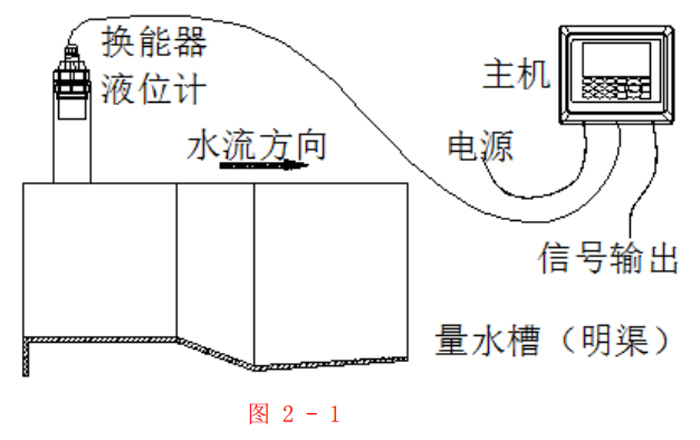

- 其组成结构如图 2-1所示:
- 图 2 - 1 主机:显示时间、累计流量、每小时瞬时流量、液位、当前环境温度、输出信号等相关信息。

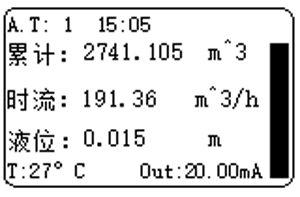

- 显示界面如图 2-2 所示:
- 换能器(液位计):安装与量水槽上游,用于检测量水槽内液体的深度 。
- 图 2-2
- 测量水槽(明渠):有巴歇尔、矩形堰、三角堰等多种类型,目的是将 流量转换成液位。
